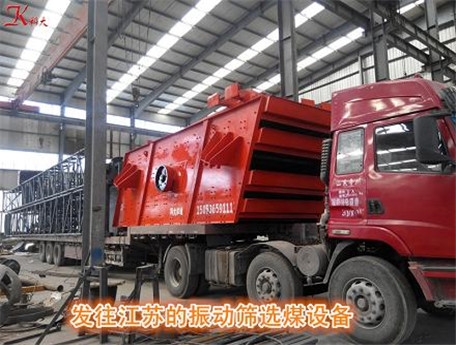

选煤振动筛发货
KD型块偏心圆振动筛工作原理:
KD型块偏心圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。YK型块偏心圆振动筛是单质量弹性系统，电动机经轮胎联轴器，使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
KD型块偏心圆振动筛主要特点:
1.设备维修保养简单方便，整机运行效益明显提高。
2.采用十字轴万向节传动轴或橡胶联轴节等柔性联接，运转平稳。
3.筛机结构趋于简化，有利于提高设备的制造工艺水平和装配精度。
4.筛机筛分效率更高、处理量更大、使用周期和整机使用寿命更长。
5.激振器采用块偏心形式，不仅使激振器偏心质量单重激振力增大，而且激振力可随机调控，便于模块化设计和使用。
KD型块偏心圆振动筛选用提示:
1.设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑。
2.YK型块偏心圆振动筛系YA型轴偏心圆振动筛的更新换代产品，有20个定型规格并分别有敞开型和封闭型两种结构形式。本系列振动筛有轻型和重型之分，适用不同物料粒度级别的筛分，选用时请确定电压制式及有无防爆要求。
KD型块偏心圆振动筛型号含义:
2 ┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────- 筛面长度(1/10m)
│ │ │ │
│ │ │ └────────── 筛面宽度(1/10m)
│ │ │
│ │ └───────────- 块偏心振动器
│ │
│ └───────────── 圆运动
│
└──────────────- 双层
KD型块偏心圆振动筛技术参数表:
|
型号 |
倾角 |
网孔尺寸（mm） |
处理量（t/h） |
振次（） |
双振幅（mm） |
电机功率（Kw） |
重量（Kg） |
|
KD820 |
15-25 |
~50 |
100 |
940 |
6-10 |
2.2 |
1000 |
|
KD1020 |
15-25 |
~50 |
150 |
960 |
6-10 |
3.0 |
1800 |
|
KD1020 |
15-25 |
~50 |
150 |
960 |
6-10 |
3.0 |
2200 |
|
KD1220 |
15-25 |
~50 |
180 |
960 |
6-10 |
5.5 |
1800 |
|
KD1235 |
15-25 |
~50 |
200 |
960 |
6-10 |
3.0 |
4300 |
|
KD1236I |
15-25 |
~80 |
250 |
960 |
6-10 |
5.5 |
3900 |
|
KD1236II |
15-25 |
~80 |
250 |
960 |
6-10 |
5.5 |
4000 |
|
KD1428 |
15-25 |
~80 |
300 |
960 |
6-10 |
11 |
4000 |
|
KD1518 |
15-25 |
~80 |
320 |
960 |
6-10 |
11 |
2300 |
|
KD1538 |
15-25 |
~80 |
320 |
960 |
6-10 |
11 |
4500 |
|
KD1740 |
15-25 |
~80 |
400 |
960 |
6-10 |
13 |
3500 |
|
KD2038 |
15-25 |
~80 |
450 |
960 |
6-10 |
13 |
6000 |
1. 上表中所列各参数均系定型产品在标态、额定工况下的参考数值。
2.处理量系指物料粒度分布均匀、松散密度为(1.2～1.6t/m3)、水分含量不大于5%的沙石类物料参考值。
3.各参数仅反映设备主要结构类型和外形尺寸,谨供用户选型参考,具体结构及主要技术参数以技术和供货合同为准。
